Предлагаем Вам инжиниринг, изготовление и монтаж подвесного трубчатого пути.

В стандарте пути, стрелки, несущая конструкция и другие составные элементы изготавливаются из конструкционной стали с горячим оцинкованием. Стойки и трасса, на которую производится крепление трубчатого пути изготавливается с двумя видами покрытия: горячее оцинкование или грунтованием с покрытием специальной эмалью.

Комплектующие подвесных путей изготавливаются согласно чертежам помещений, после чего производится горячая оцинковка готовых деталей. Соединения осуществляются на болтах, что позволяет производить монтаж в короткие сроки, а внешний вид подвесных путей остается неизменным на протяжении всего срока службы.

Элементы (состав) подвесного трубчатого пути

Труба подвесного пути

Стрелка поворотная для трубчатого пути

Муфта соединительная

Стрелка поворотная на 4 направления

Кронштейн трубчатого пути h=150 мм, h=200 мм

Стрелка перекидная для трубчатого пути

Соединитель трассы подвесного пути

Отвод 90 градусов

Рука подъемная с карданом L=3300 мм

Отвод 28 градусов

Шарнир вертикальный (горизонтальный)

Отвод 90 градусов S- образный

Рука подъемная с шарниром L=3300 мм

Телескоп L = 1200 - 1600 мм

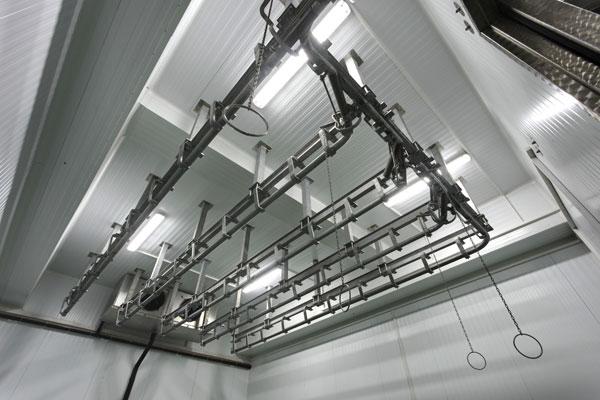

Несущие конструкции трубчатого подвесного пути

Изготавливаются по индивидуальному заказу с привязкой к помещениям к которых трубчатый подвесной путь будет смонтирован.

При изготовлении несущих конструкций учитывается способ их крепления (кполу, потолку, стенам), предпологаемую нагрузку, которую будут испытывать несущие конструкциии.

Нами используется два варианта покрытия несущих конструкций: горячее оцинкование и специальная эмаль.

Стрелка трубчатого пути

Предназначена для изменения направления движения троллея по подвесному пути. Различают стрелки исполнения 1 и 2.

Стрелки в исполнении 1 осуществляют левый или правый поворот по внутренней стороне трубы.

Стрелки в исполнении 2 осуществляют левый или правый поворот по наружной стороне трубы.

 В исполнении 1 и 2 расположение троллея относительно кронштейна после поворота не меняется.

Стрелка поворотная стальная на 4 направления

Кронштейн трубчатого пути

Кронштейн трубчатого пути изготавливается из оцинкованной или нержавеющей стали.

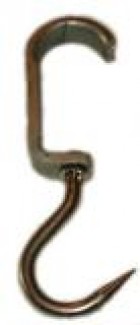

Крюк скользящий (еврокрюк)

Предназначен для подвешивания мясных туш и полутуш, а также для перемещения по трубчатым подвесным путям на мясоперерабатывающих комбинатах и перевозки на специализированном транспорте.

Крюк скользящий (еврокрюк) выполнен из нержавеющей стали, как правило, ф16 мм, а собственно скоба из оцинкованной стали.

Грузоподъёмность троллея составляет 250 кг.

Скользящий крюк с боковым крюком

Ширина 500 мм, длина 490 мм

Верх: оцинкованная плоская сталь 35х12 мм

Низ: нержавеющая сталь диаметр 16 мм

До 300 кг

Скользящий крюк неповоротный

Ширина 400 мм, длина 350 мм

Верх: оцинкованная плоская сталь 35х12 мм

Низ: нержавеющая сталь диаметр 16 мм

До 250 кг

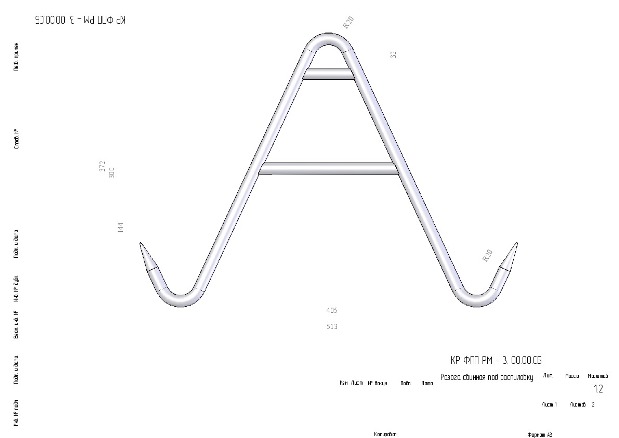

Разноги и путы

Разноги и путы различных модификаций.

Предназначены для фиксации и подвешивания туш и полутуш на подвесном пути.

Весы монорельсовые

Предназначены для контрольного взвешивания туш, полутуш и отрубов непосредственно на подвесном пути, при их передаче с одного участка мясоперерабатывающего предприятия на другой, а также при их передаче на хранение, отгрузку и так далее.
